以往激光生產線上，在線調試依靠的主要工具是功率計，根據激光功率來判斷光斑尺寸的調試結果以及光束質量的好壞。但功率計只有功率的讀數，無法直觀的反應光束隨調試的變化，調試工作費時費力，并且很難保證調試的一致性。

　　為了提高激光器產線的生產效率，德國著名的光束分析儀廠商CINOGY公司為激光生產線調試專門設計了一款低價位、小體積、簡單實用的在線激光調試專用的光束分析儀--CinAlign。借助CinAlign在線激光調試專用的光束分析儀，調試人員能同時直觀定量的監控功率及光斑的變化，從而成倍縮短激光調試時間，并且還能極大的提高激光器的一致性！

　　另外，由于CinAlign在線調試光束分析儀的價格低至1.5萬人民幣，可以大大降低激光器生產商的成本，這也是為什么CinAlign在線調試光束分析儀可以被批量的用于生產線上的原因之一。

　　本文將根據激光生產線中需要調試的激光參數（光斑尺寸、功率、能量分布、發散角等），配上軟件截圖詳細介紹CinAlign在線調試光束分析儀關于激光光束的調試方法。

　　一、“CinAlign在線調試光束分析儀”可以確保每次調試的準確性和一致性：

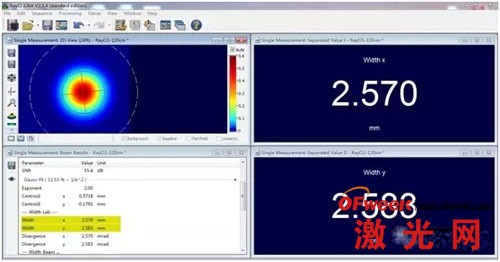

　　1）實時監控光斑尺寸

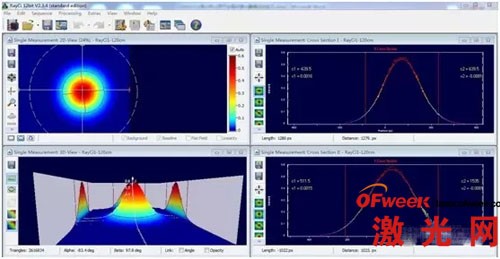

　　CinAlign在線調試調試光束分析儀軟件RayCi可以實時監控光斑的尺寸，我們可以直觀定量的知道激光的光斑尺寸。

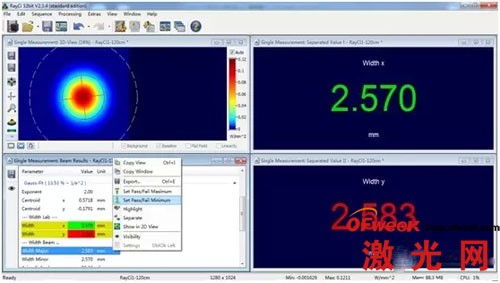

　　2）光斑尺寸pass/fail設置

　　RayCi分析軟件支持光斑尺寸pass/fail設置，例如，我們在調試時需要把光斑尺寸（X方向）控制在300um~350um之間（即合格品）。那我們可以在軟件上設置X方向的光斑大小在300um~350um即pass（軟件會(huì )把光斑尺寸標注成綠色），當X方向光斑大小不在300~350um之間時即fail（軟件會(huì )標注成紅色）。所以，當產線人員在調試時，可以只看光斑顏色的變化就可以。操作非常簡單，產線人員非常容易上手，且可以大大節省調試時間。

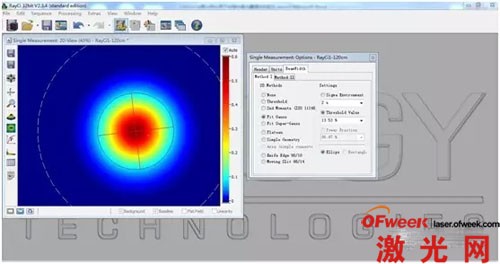

　　3）RayCi軟件可以提供多達10種光斑尺寸算法，基本可以完全滿足所有客戶應用的算法要求。

　　二、實時監控激光的功率：

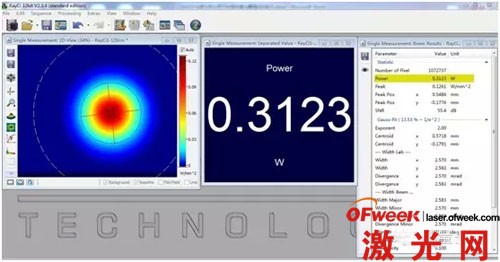

　　1）實時監控激光功率。該功能不僅可以取代功率計，在調試時，用戶可以同時監控激光功率和光斑尺寸。

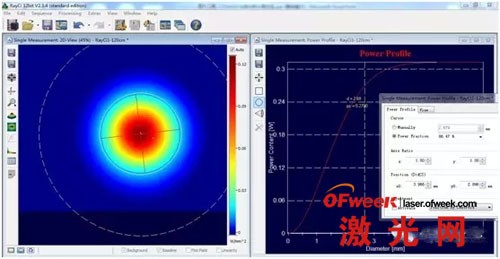

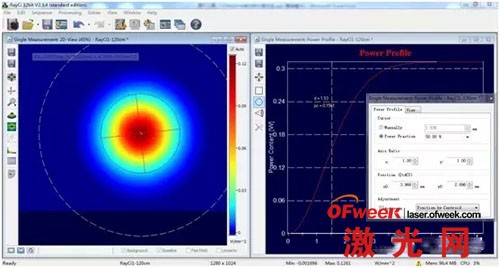

　　2）給出功率等高線，根據功率計算光斑的尺寸

　　部分應用中客戶需要知道不同功率下的光斑尺寸，傳統的使用功率計的調試方法是無法實現該應用的，但是CinAlign在線調試光束分析儀可以解決該難題。

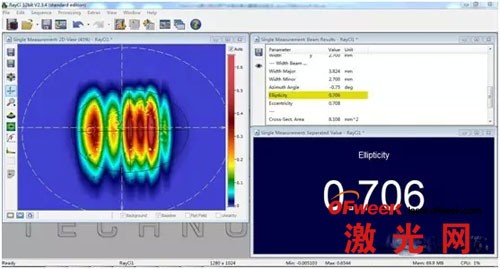

三、實時監控光束輪廓的變化，以及光束的橢圓度（圓度），用于光束整形：

　　在對光束進行整形時，使用CinAlign在線調試光束分析儀，用戶可以非常直觀的看到光束的輪廓以及橢圓度，這樣就可以非常容易調試到所需要的形狀和大小。

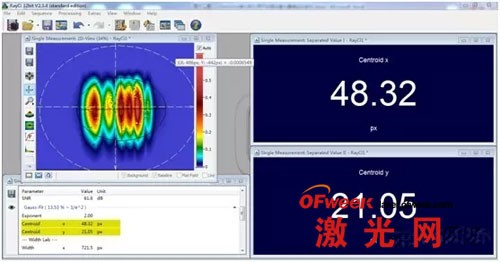

　　四、實時監控光束重心位置的變化（即重心的坐標系），可以用于激光準直調試、或者相對位置的調試：

　　五、實時監控光束的二維、三維能量分布：

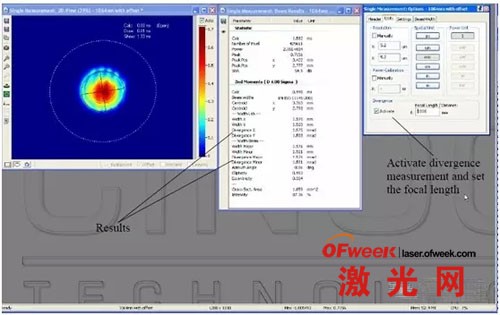

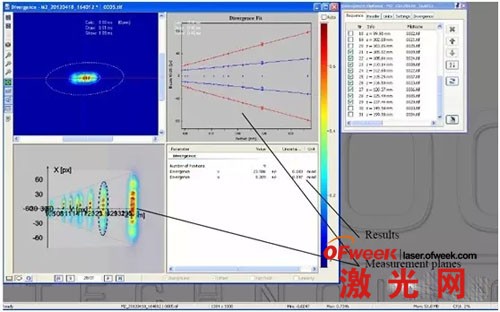

　　六、測量近場、原廠發散角：

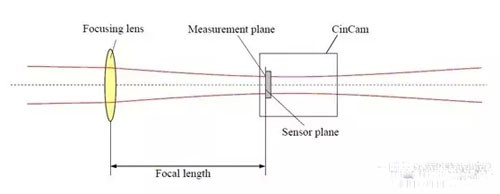

　　1）近場發散角測量

　　Df為焦平面處的光斑直徑，f為焦距。

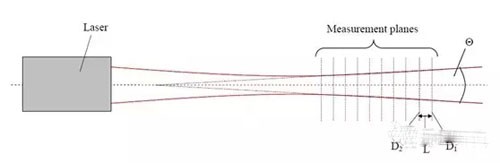

　　2）遠場發散角測量

　　D1，D2為不同位置的光斑直徑，L為兩個測量位置間的距離。
